De Dietrich Modena 1 Fazowa Pompa Ciepła 10 kW typu monoblok 7794585A

Opis produktu De Dietrich Modena 1 Fazowa Pompa Ciepła 10 kW typu monoblok 7794585A

De Dietrich ma przyjemność przedstawić Modenę

Nowy szereg inwerterowych pomp ciepła powietrze-woda typu monoblok z zasilaniem jedno- i trójfazowym. Szereg charakteryzuje się łatwym i prostym montażem. Przy wykorzystaniu czynnika chłodniczego R32 wskaźnik ocieplenia globalnego GWP jest trzy razy niższy niż dla czynnika R410A. Oprócz wielu zalet, które charakteryzują ten innowacyjny produkt, przejście na czynnik R32 poprawia wydajność w trybie ogrzewania, chłodzenia i podgrzewania c.w.u. Zaprojektowany dla i przez naszych klientów, spełnia wszystkie potrzeby rynku nowobudowanych domów.

MODENA

• Szereg obejmuje 5 modeli od 4 do 16 kW, w wersji z zasilaniem jednofazowym i trójfazowym.
• Wydajna pompa obiegowa dla wymagających instalacji. Dostępna wydajność pompy obiegowej wraz z efektywnym sterowaniem umożliwia stosowanie urządzenia w różnych instalacjach grzewczych.


• Standardowo wyposażona w pompę obiegową o wysokiej mocy, czujnik przepływu, naczynie przeponowe o pojemności 8 litrów, zawór bezpieczeństwa, manometr i filtr skośny.


• Dzięki nowym logikom funkcjonowania oraz modułowości daje możliwość pracy w kaskadzie do 6 pomp ciepła, spełniając wymagania wielu komercyjnych instalacji.


• Panel zdalnego sterowania – Zmiana konfiguracji instalacji, programowanie i spraw-dzanie parametrów. Integracja z systemami BMS dzięki protokołowi Modbus.


• Maksymalna efektywność energetyczna


• Pompa ciepła typu monoblok dla ogrzewania, chłodzenia i wytwarzania c.w.u.


• Szeroki zakres pracy: temperatura zewnętrzna w trybie grzania do -25°C, temperatura zewnętrzna w trybie chłodzenia do +43°C.


• Pełne sterowanie CWU: wytwarzanie c.w.u. do 65°C, regulacja temperatury wody w podgrzewaczu, sterowanie pompą cyrkulacyjną c.w.u. oraz integracja z instalacją solarną


• Nadaje się do instalacji ogrzewania podłogowego oraz chłodzenia za pomocą klimakonwektorów


• Zintegrowane zarządzanie z różnymi układami: integracja z podgrzewaczem, integracja z instalacją solarną, sterowanie zaworami przełączającymi i pompą obiegu wtórnego


• Inteligentne odszranianie dzięki monitorowaniu temperatury otoczenia, temperatury czynnika chłodniczego i wytwarzanej c.w.u. w danym trybie pracy


• Sprężarka inwerterowa DC o szerokim zakresie pracy


• Połączenie sieciowe Modbus

FUNKCJE PODSTAWOWE

• Panel sterowania (instalacja obowiązkowa) do zarządzania różnymi konfiguracjami instalacji bezpośrednio z jednostki: zarządzanie ogrzewaniem i chłodzeniem za pomocą 32 krzywych pogodowych


• Zarządzanie zasobnikiem c.w.u., integracja z instalacją solarną, integracja z kotłem i zarządzanie pompą cyrkulacyjną c.w.u.;


• Zarządzanie zintegrowanym kotłem i wspomagającą grzałką elektryczną;


• Funkcja dezynfekcji termicznej;


• Tryb eco z podwójną nastawą wartości zadanej;


• Tryb cichy z 2 ustawianymi poziomami ciszy;


• Tryb wakacyjny: zabezpieczenie przeciw zamarznięciu i regulacja c.w.u. za pomocą dedykowanych wartości zadanych, dezynfekcja termiczna na koniec ustawionego okresu.

Czynnik chłodniczy o niskim GWP (R32)

GWARANCJA 5 LAT NA POMPY CIEPŁA

Znamy nasze urządzenia od podszewki i wiemy, że można na nich polegać przez długie lata. Aby zapewnić Wam jeszcze większy komfort użytkowania, jako nieliczni na rynku wydłużyliśmy okres gwarancji na nasze pompy ciepła aż do 5 lat!

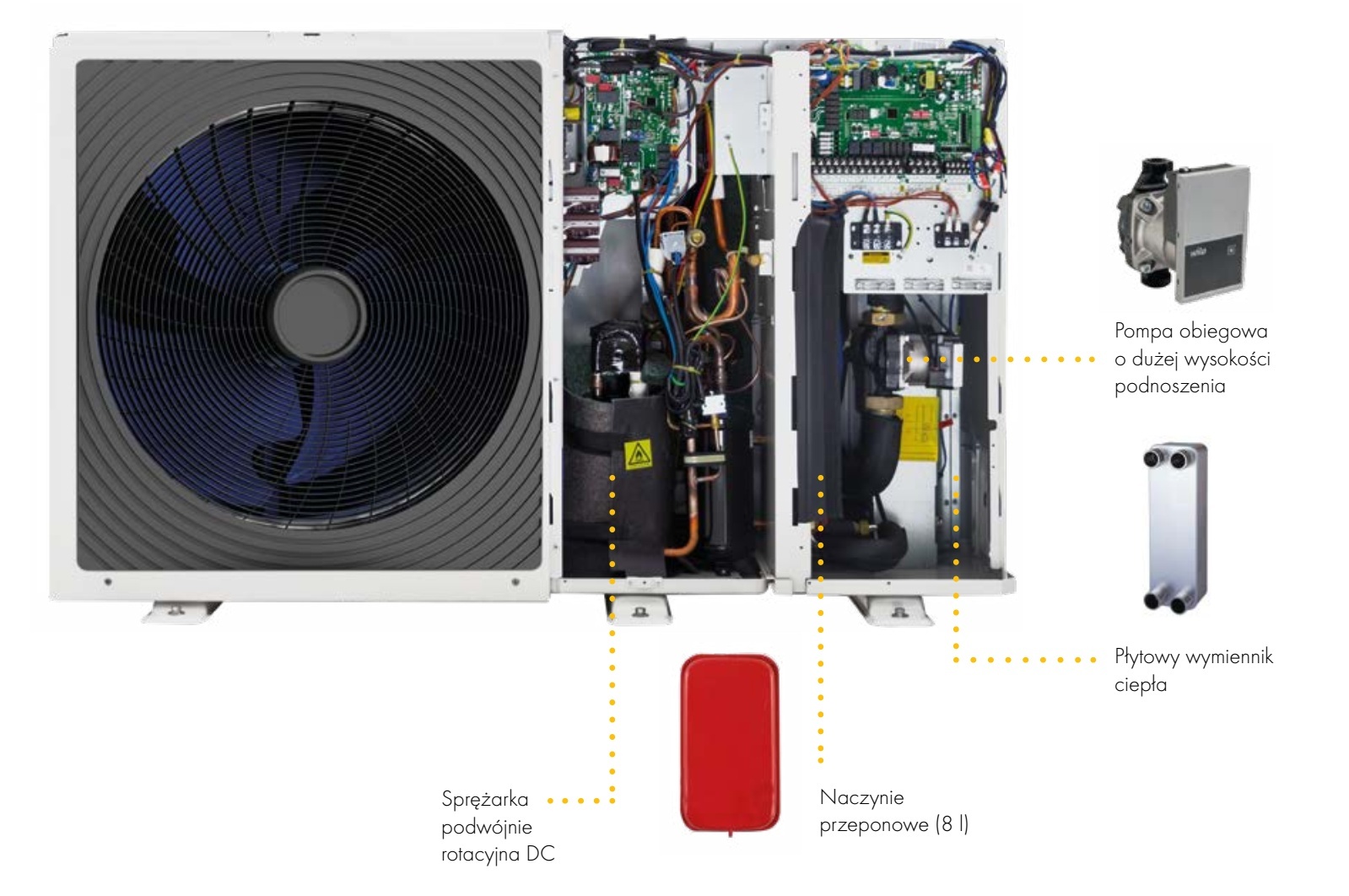

Elementy pompy cieła:

• Podwójna sprężarka rotacyjna z inwerterem prądu stałego z wewnętrznym zabezpieczeniem termicznym i wytrzymałym korpusem, zamontowana na amortyzatorach antywibracyjnych i izolowana, aby zmniejszyć przenoszenie hałasu i wibracji podczas pracy.


• Skraplacz: wysokoefektywny lutowany płytowy wymiennik ciepła ze stali nierdzewnej AISI 316 z izolacją z polipropylenu, aby zapobiec kondensacji i tworzeniu się lodu w wymienniku.


• Parownik: aluminiowe lamelle z hydrofilową powierzchnią ułatwiającą odpływ kondensatu, rury miedziane rozszerzane mechanicznie z wewnętrzną strukturą w celu zwiększenia wymiany ciepła. Ponadto zoptymalizowane obwody pozwalają ograniczyć tworzenie się lodu w wężownicy podczas pracy pompy ciepła.


• Wentylator: wentylator osiowy ze specjalną konstrukcją płetwy bezpośrednio połączony z wysokowydajnym bezszczotkowym silnikiem na prąd stały, o zmiennej prędkości. Wentylator jest zamontowany na dyszach aerodynamicznych i zabezpieczony kratkami bezpieczeństwa. Obwód czynnika chłodniczego: wykonany z wytrawionej miedzi, zawiera elektroniczny zawór rozprężny, filtry, presostaty wysokiego i niskiego ciśnienia, przetwornik ciśnienia, zawory rewersyjne, zbiornik i separator cieczy, zawór wtryskowy czynnika chłodniczego.


• Obwód hydrauliczny: oprócz lutowanego płytowego wymiennika ciepła, urządzenie zawiera pompę obiegową o dużej wysokości podnoszenia, naczynie wzbiorcze, zawór bezpieczeństwa, czujnik przepływu, manometr i zawór odpowietrzający oraz metalowy filtr siatkowy Y (montowany przez instalatora).


• Panel elektryczny: zawiera zabezpieczenie głównych elementów wewnętrznych za pomocą bezpiecznika; listwa zacisków jest podzielona na sekcję zasilania i sekcję sterowania, a także sekcję podłączenia dodatkowych wejść/wyjść i panelu sterowania.

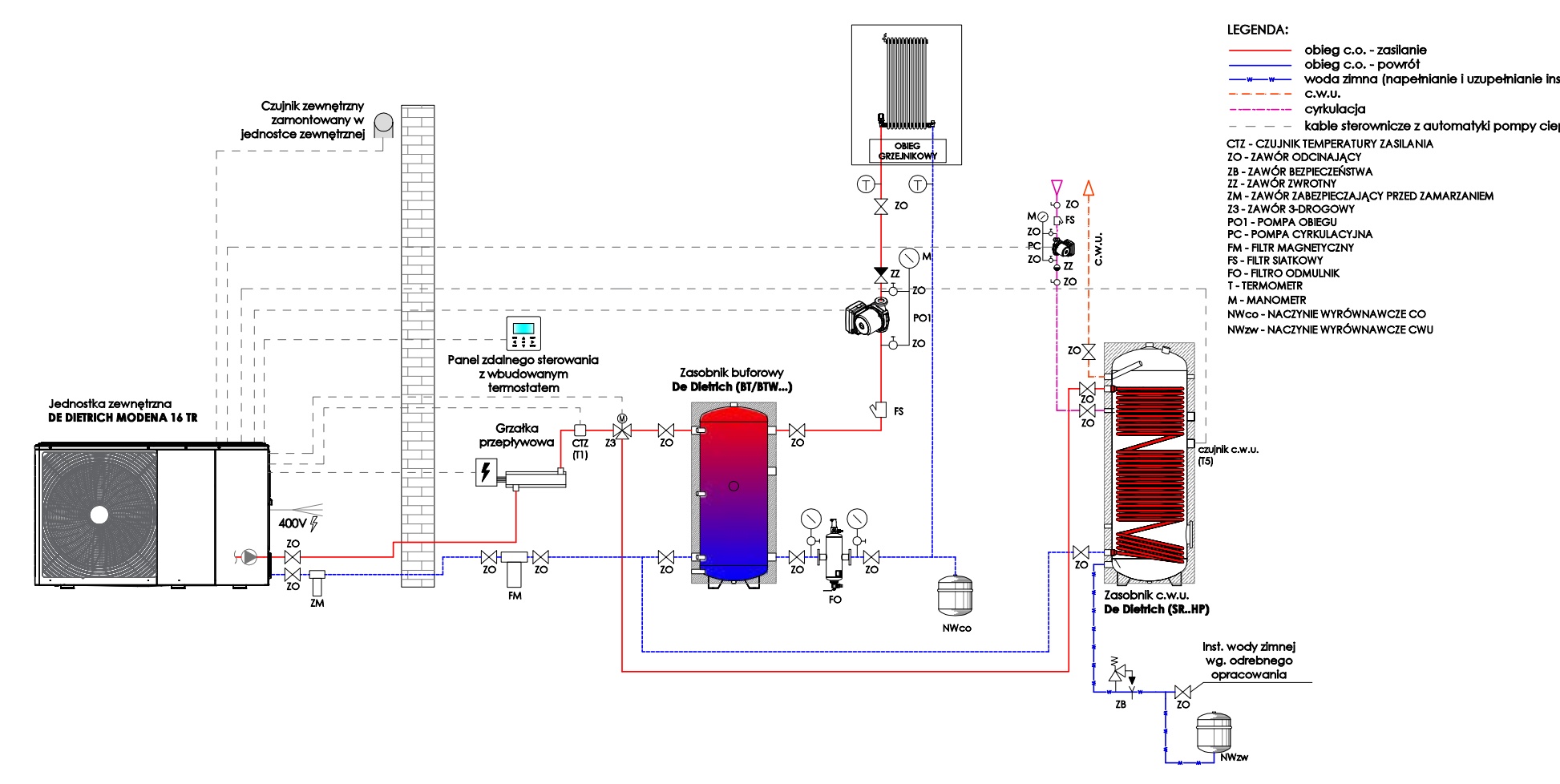

Schemat pracy pompy ciepła:

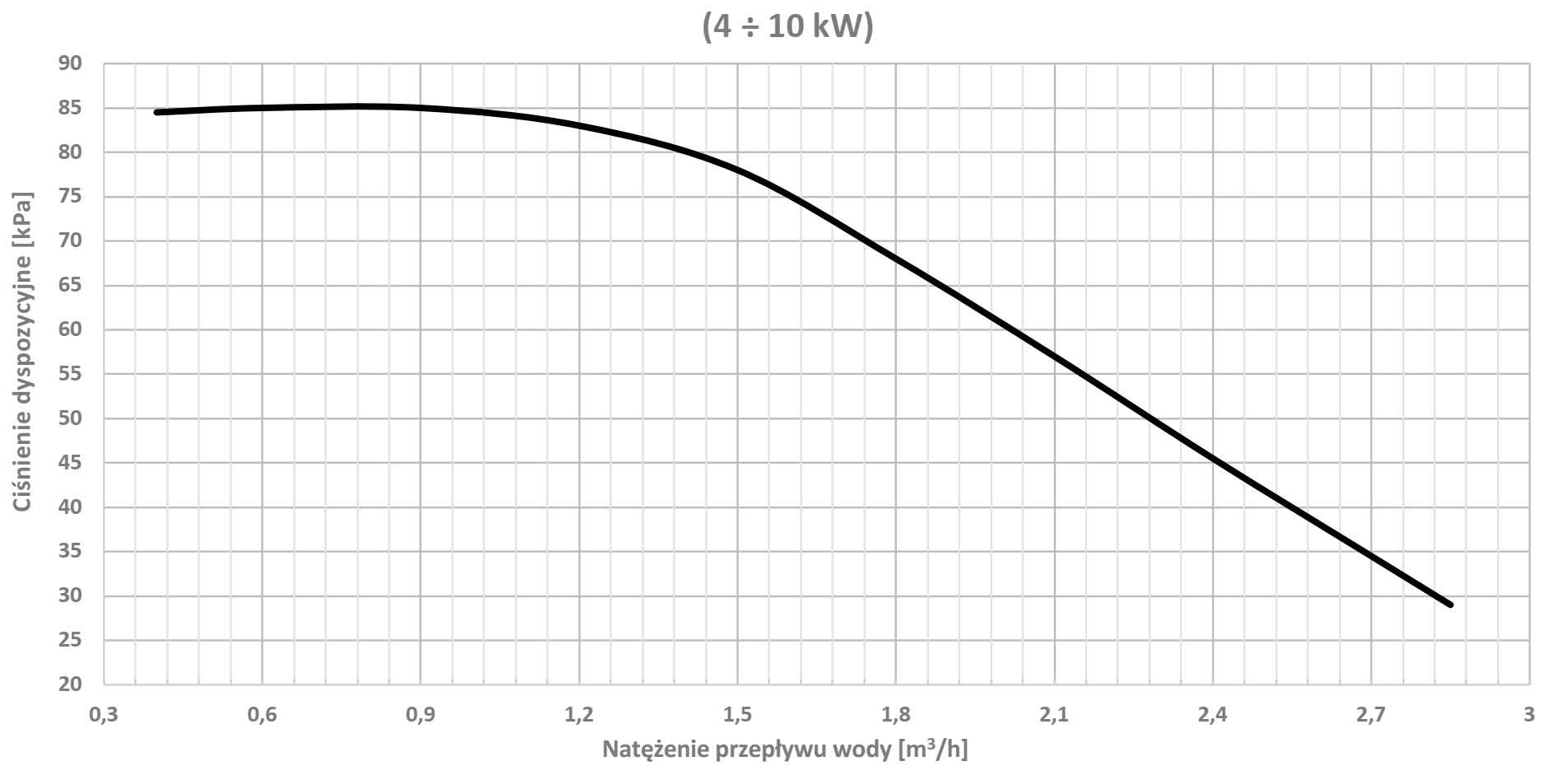

Charakterystyka natężenia przepływu wody:

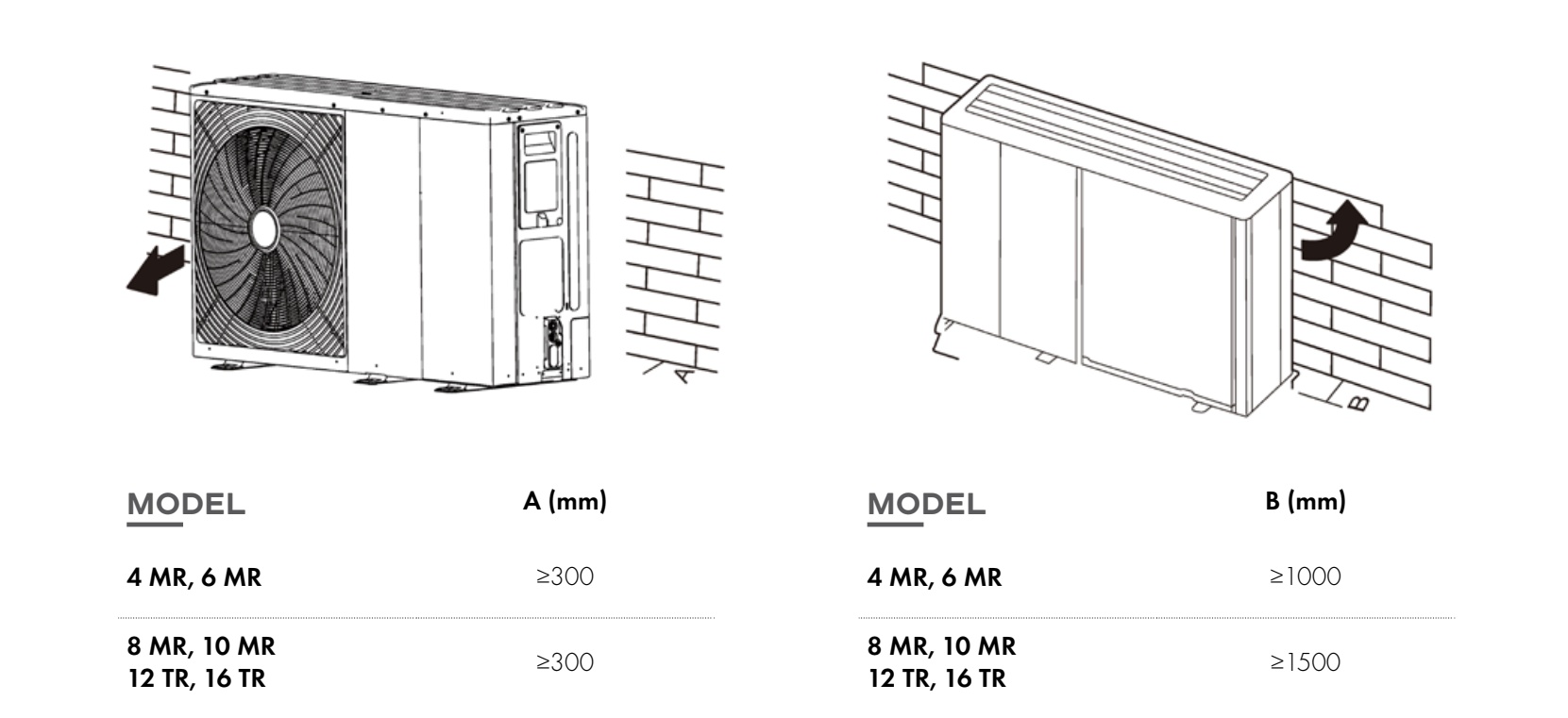

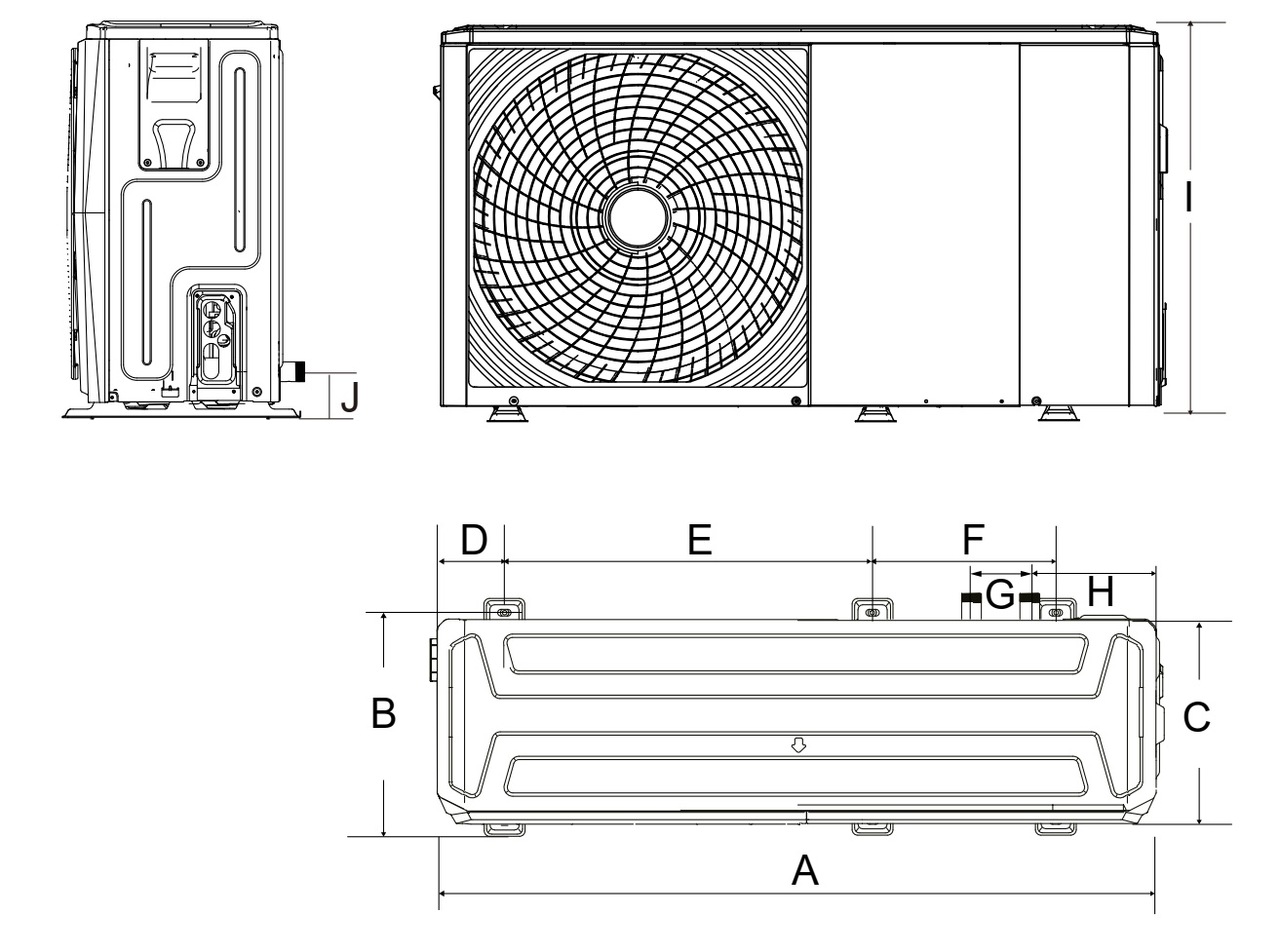

Rysunek techniczny:

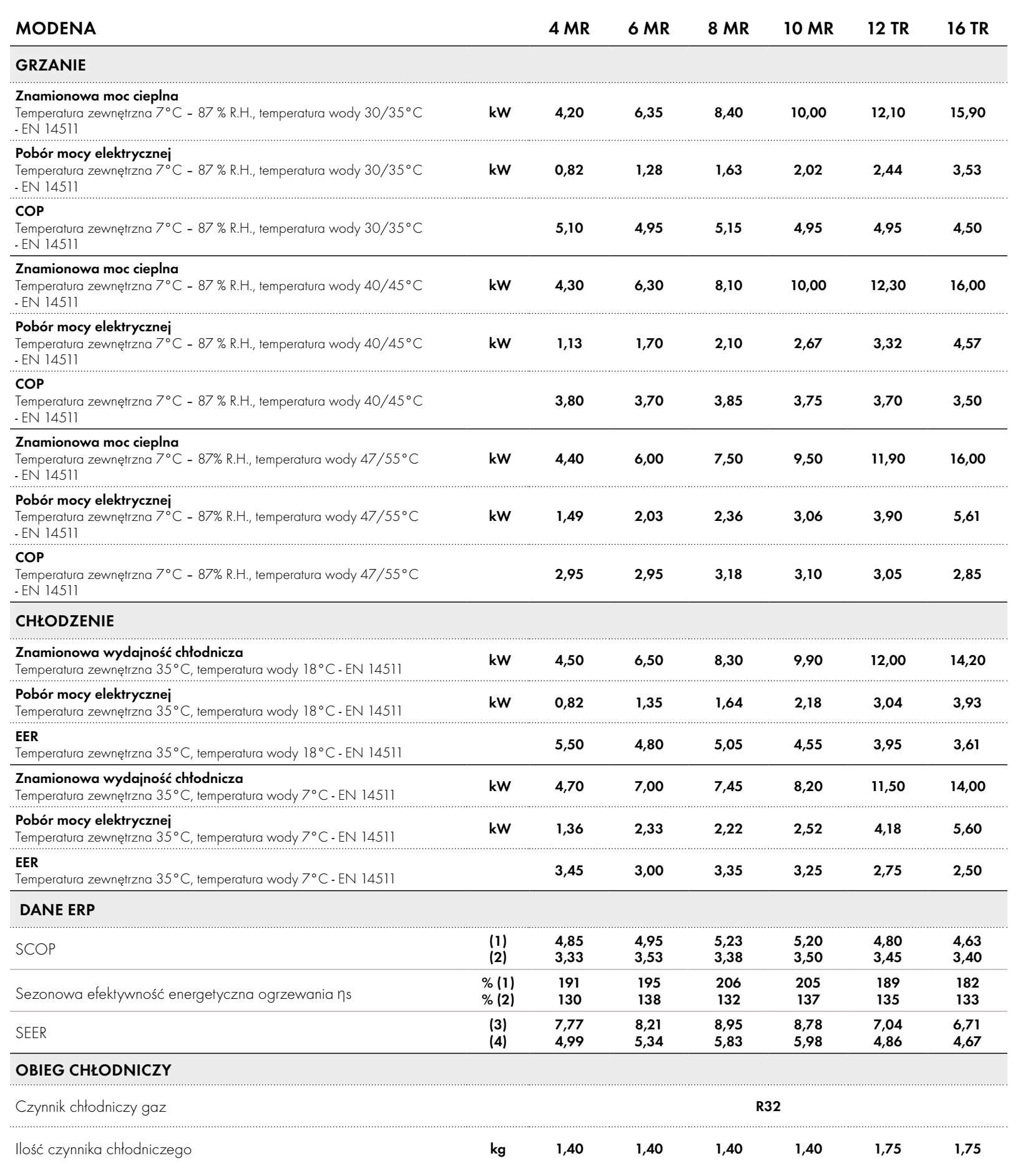

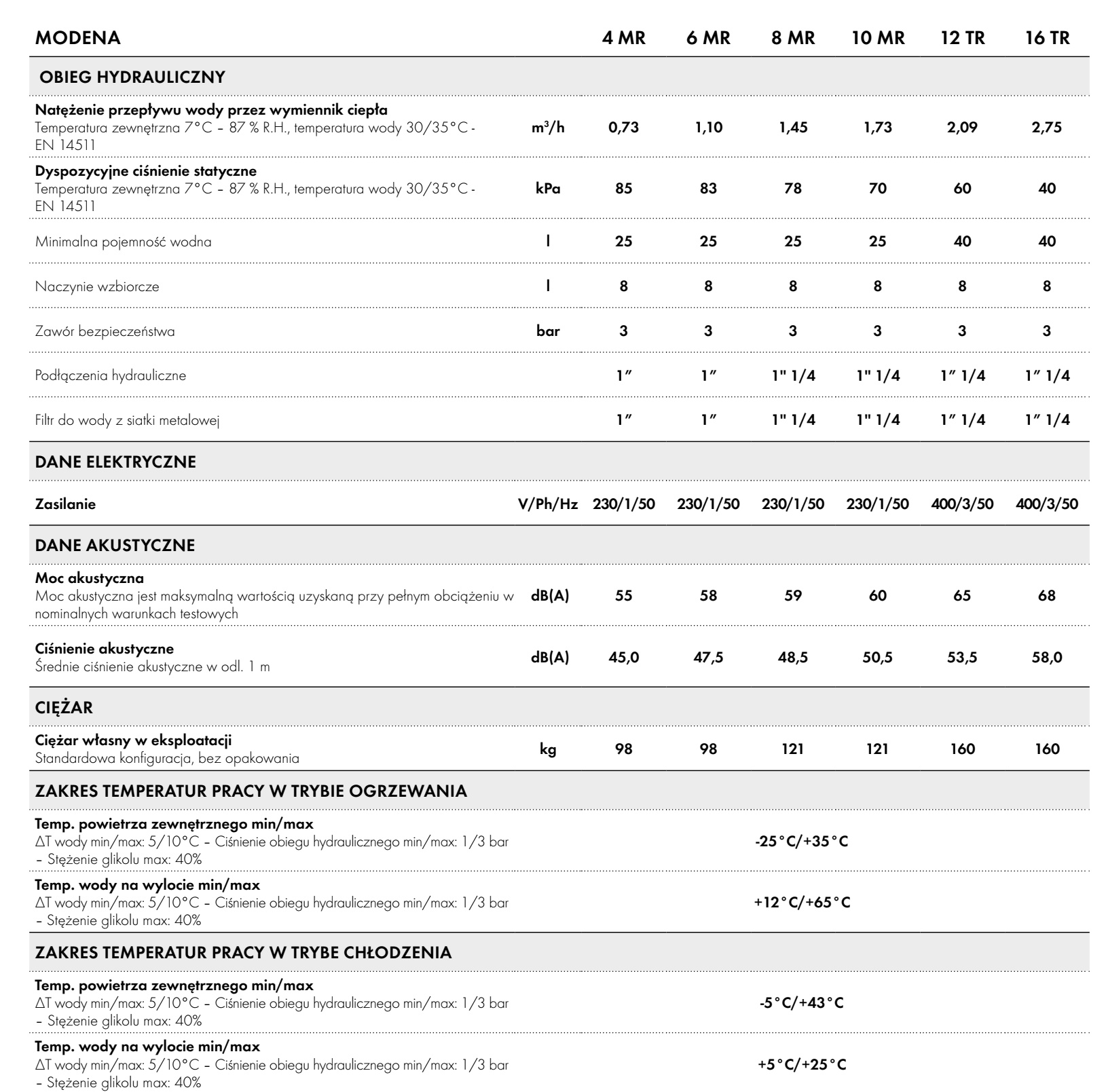

Dane techniczne:
